隨著科學技術的不斷進步和技術的迭代更新，傳統的LED顯示屏封裝技術已經逐漸無法滿足現代顯示需求的高標準。正是在這樣的背景下，華邦瀛光電COB顯示屏應運而生，為LED顯示屏行業帶來了一場深刻的技術革新。

想象一下，如果我們把LED芯片比作一顆顆璀璨的寶石，那么COB封裝技術就像是巧手的工匠，將這些寶石直接鑲嵌在PCB（印刷電路板）這塊“寶石底座”上，無需額外的燈珠封裝步驟。簡單來說，COB封裝技術，全稱Chip-on-Board，即板上芯片封裝技術。它是一種將LED芯片直接集成在印刷電路板（PCB）上的封裝方式，省去了傳統封裝中燈珠的制作步驟，實現了芯片與基板的直接連接。這種封裝方式不僅簡化了生產流程，還提升了LED顯示屏的整體性能。

華邦瀛光電COB封裝技術的核心在于將裸芯片直接粘附在PCB板上。在封裝過程中，首先使用導電或非導電膠將芯片固定在PCB板上，然后通過引線鍵合技術實現芯片與基板之間的電氣連接。最后，用樹脂膠將芯片和引線封裝起來，形成一個完整的顯示單元。

與傳統的SMD（表面貼裝技術）封裝相比，華邦瀛光電COB封裝技術省去了燈珠的制作和焊接環節，大大簡化了封裝流程。同時，由于芯片直接粘附在PCB板上，散熱性能也得到了顯著提升。

此外，華邦瀛光電COB封裝技術通過將LED芯片直接粘附在PCB板上，實現了更小的點間距和更高的像素密度，能夠提供更加細膩、清晰的畫質，尤其適合需要高分辨率顯示的場合。

與此同時相比傳統的SMD封裝方式，華邦瀛光電COB封裝省去了單獨的LED燈珠結構，使得顯示屏更加輕薄。這種輕薄的設計不僅便于安裝和運輸，還使得顯示屏在外觀上更加美觀、現代。

另外，華邦瀛COB封裝技術使得LED芯片能夠直接粘貼在PCB板上，通過PCB板迅速傳導熱量，提高了散熱效率。有效的散熱設計延長了COB顯示屏的使用壽命，并確保了穩定的顯示性能。

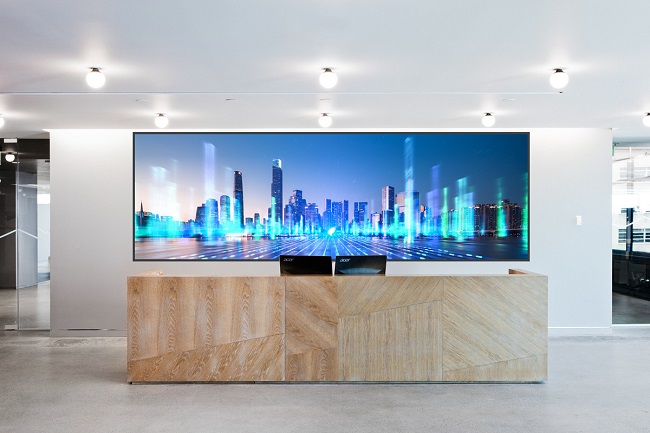

尤其是隨著技術的不斷成熟和普及，越來越多的LED顯示屏開始采用COB封裝技術。特別是在小間距LED顯示屏領域，如華邦瀛光電旗下P1.25、P0.93等型號的COB顯示屏，以其出色的畫質和穩定性贏得了商業廣告與傳媒、企事業單位、銀行等客戶的廣泛認可。

隨著技術的不斷進步和應用的不斷拓展，相信華邦瀛光電COB封裝技術將在未來發揮更加重要的作用，不僅能提升顯示屏的畫質和穩定性，簡化生產工藝降低了成本，更能為千行百業帶來更加精彩紛呈的視覺盛宴！
