1.智慧交通的背景及定義

2.大屏幕選型

3.LED小間距顯示屏的特點

特點一：安全，可靠

電源/信號雙備份，保證了顯示屏永不黑屏，為活動順利進行保駕護航。

特點二：快速散熱

箱體采用全插拔無線技術，保證屏體無線材，在強化了散熱效果的同時，還大幅降低了元器件的故障率。

特點三：安裝快捷

16:9箱體比例，完美匹配行業2k/4k標準分辨率。箱體可實現完全前后維護，可實現貼墻安裝，精簡安裝空間。

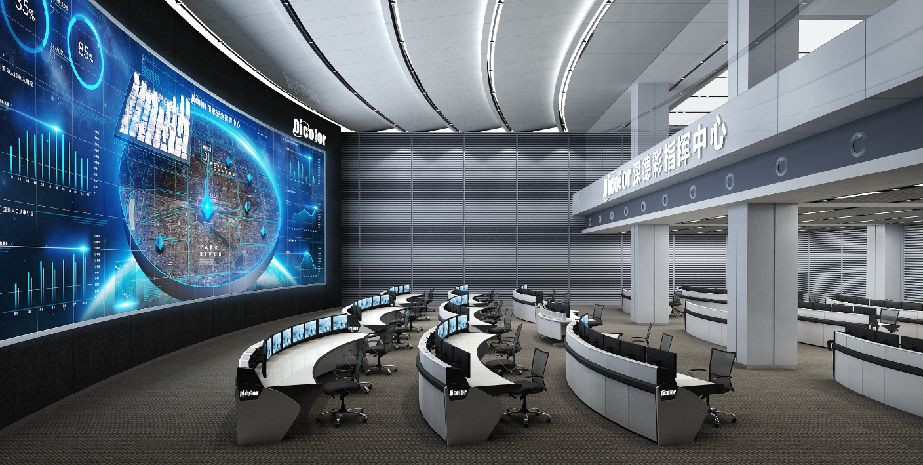

4.項目名稱：某市智慧交通綜合信息中心

4.2項目需求

4.2.1.交通管理人員需求

4.2.2.綜合動態監控需求

4.2.3出行服務需求

4.2.4數據整合共享需求

（1）整合省交通廳現有涉及境內的高速、國省道等路網的相關視頻數據、流量數據、物流數據、GIS數據等。

（2）整合市級相關交通口部門的相關數據。

4.2.5綜合監控需求

4.2.6科學指揮需求

5.設計方案

5.1設計目標

綜合動態監測：海陸空交通運輸樞紐全監控，道路路網通堵狀況全可視，車輛運輸動態狀態全掌控。

科學應急指揮：緊急事件可預、可視、可判、可控。

智慧出行服務：“人、車、路”智慧協同。通過全面感知，智慧決策，提供公眾“無處不在”，“無時不有”，“所想即有”的出行交通信息服務。

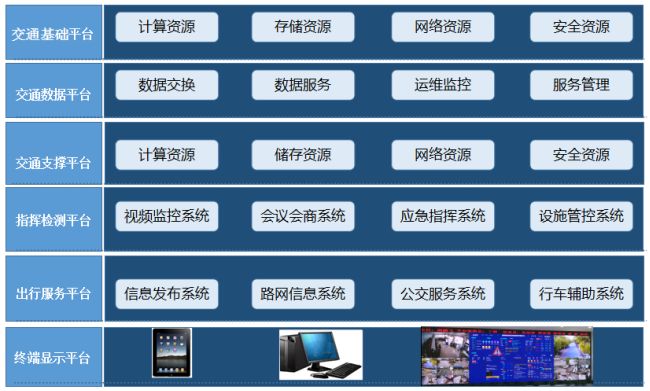

5.1.1交通基礎平臺

5.1.2交通數據平臺

5.1.3交通支撐平臺

5.1.4指揮檢測平臺

5.1.5出行服務平臺

5.1.6終端顯示平臺

6.總體框架

6.1 LED終端顯示組成

6.1.1 大屏幕產品選擇

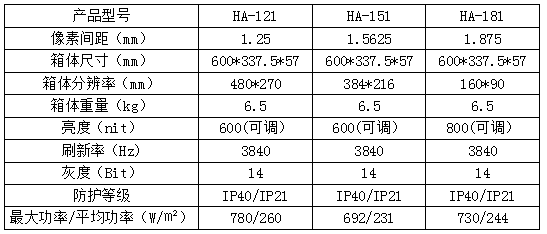

6.1.2 產品參數

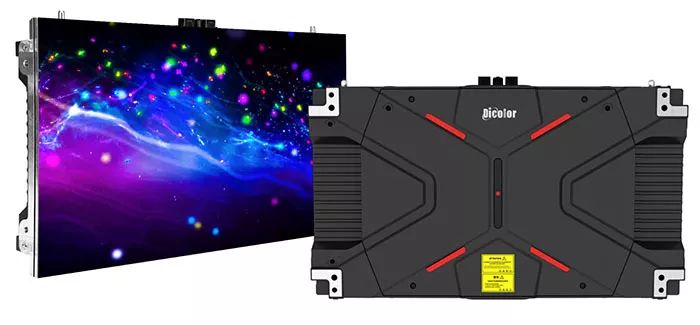

6.1.3 產品外觀

6.2主要系統

6.2.1采集數據傳輸網絡系統

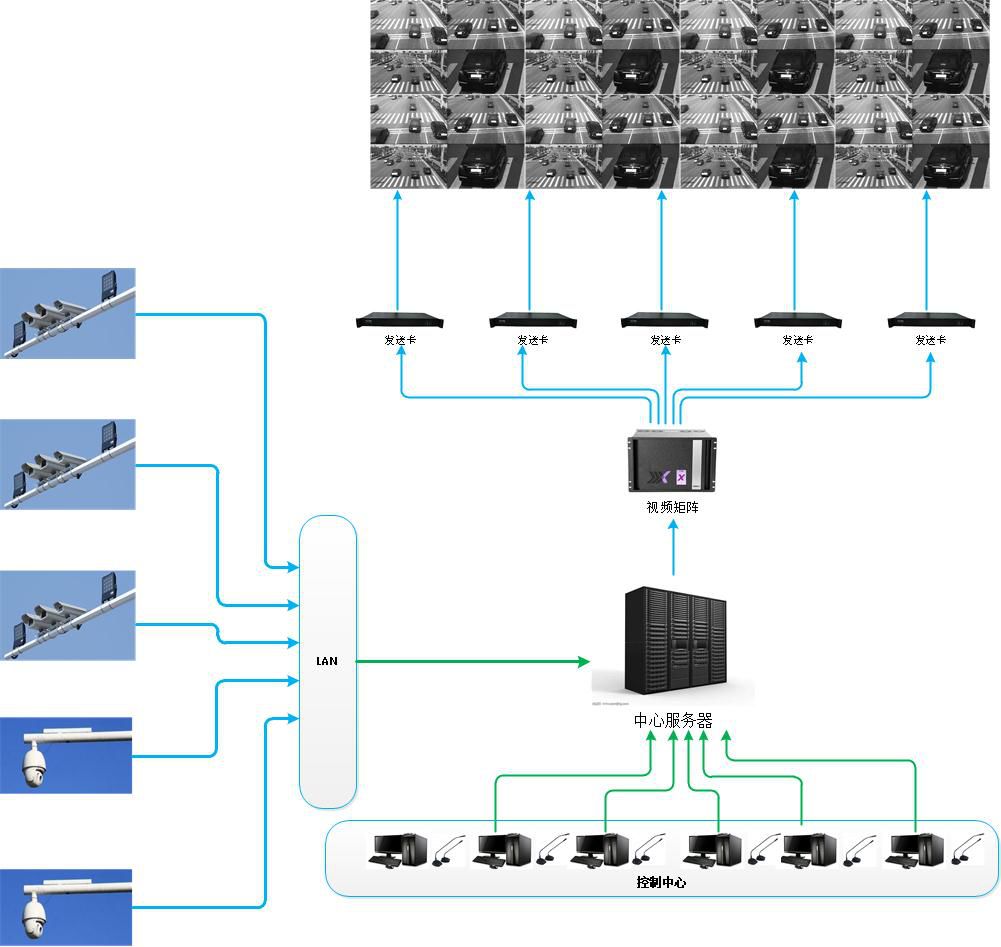

6.2.2視頻監控系統

視頻接入：視頻監控系統對前端采集的數據提供不同的應用接口，實現對視頻數據的接入。此部分主要涉及圖形處理、矩陣切換以及RGB矩陣擴展三個部門。

圖像處理器：擁有豐富的接口，各類網絡、RGB/DVI、視頻信號都可以在大屏幕上靈活顯示。

矩陣切換器：通過采用AV、RGB、VGA矩陣切換器，實現多種信號源的輸入處理功能。各系統信息在大屏幕上可根據需要以任意大小、任意位置和任意組合進行顯示。

RGB矩陣擴展：智慧交通中心可設6個視頻監控坐席，各視頻顯示終端配置雙頭顯卡，利用屏視頻影射處理器端口進行大屏視頻信號接入。

視頻操作：可對選中的播放通道畫面進行截圖，保存至本地硬盤；也可將實時預覽的視頻保存至本地硬盤。可采用常用的播放器進行前端設備的錄像回放，可按類型、設備、通道、時間等條件搜索錄像，支持畫面同時回放，支持1倍、2倍、4倍、8倍加速回放，1/2、1/4/、1/8慢速回放，可對錄像進行剪裁。可按通道號、按時間選擇視頻進行回放。對云平臺進行多個方向的控制，還可以進行放大、縮小、聚焦、放大縮小、控制速度等設置。可對監控圖像進行亮度、飽和度、對比度、色調的調整。

6.2.3動態監測系統

6.2.4會議會商系統

6.2.5應急指揮系統

6.2.6信息發布系統

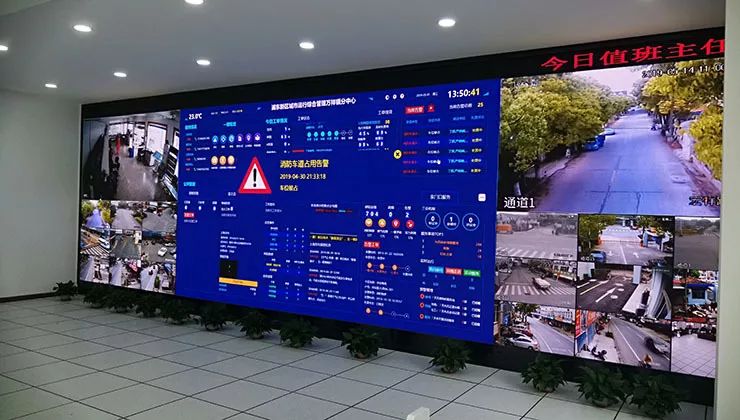

7.系統顯示效果

整屏顯示：整屏幕只顯示一幅完整的圖畫

分屏顯示：多種不同信號同時輸入，任意切換顯示，如整屏顯示5個不同信號源

放大縮小顯示：所有信號源可任意放大或者縮小

疊加顯示：不同信號可以相互疊加
