小間距LED顯示屏安裝，一般常用的方法都會選擇邊框、單元板、排線、電源、控制卡、處理器、控制電腦等材料來自己組裝成LED顯示屏，那么如何把一塊塊模組組裝成一整塊大的LED顯示屏幕，并且正常使用呢？華邦瀛光電帶您詳解安裝步驟。

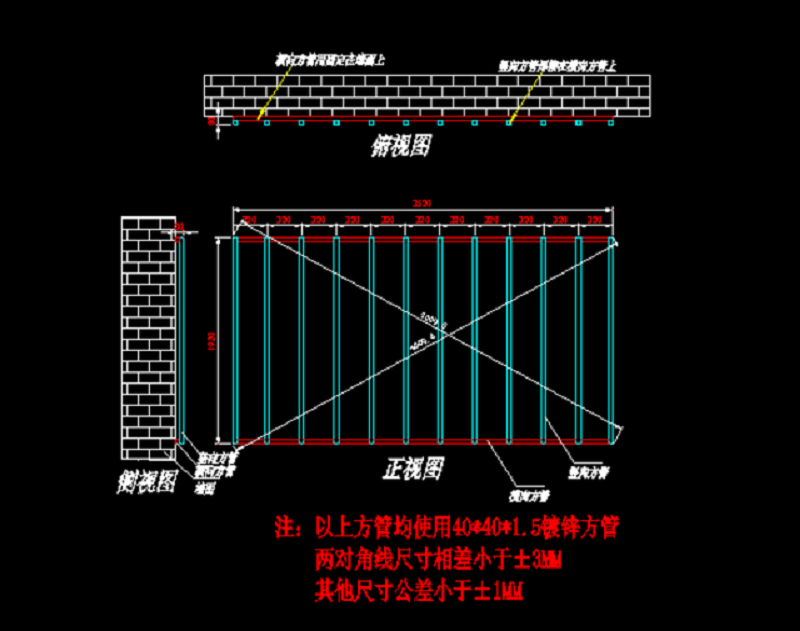

1、制作主架和邊框，根據設定大小的LED顯示屏尺寸CAD圖紙，選擇鋼結構材料(40*40*1.5mm方管)，然后將材料切割對應尺寸，進行焊接成田字形，誤差不要大于1mm，參考以下圖紙要求；

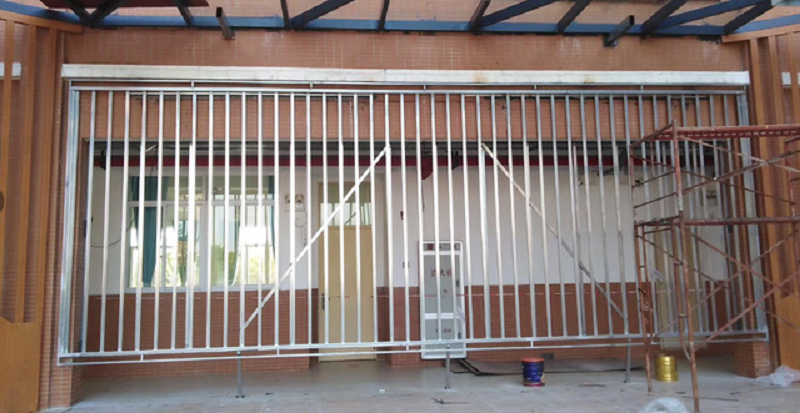

CAD結構設計圖，及主架焊接，將焊接好的架子固定在墻上。

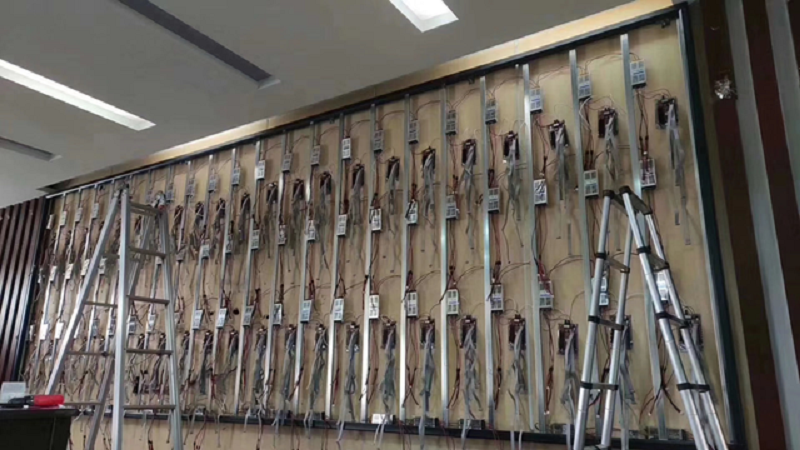

2、安裝控制系統：主電纜線、主網線布線；安裝電源、控制卡；控制卡連線、電源連線固定；連接電源與電源之間的線材時，注意火線L、零線N、地線的順序，以及單元板電源線，紅線+5、黑線-5，對應的接口；安裝如下圖

布線；安裝電源、控制卡、線材連接

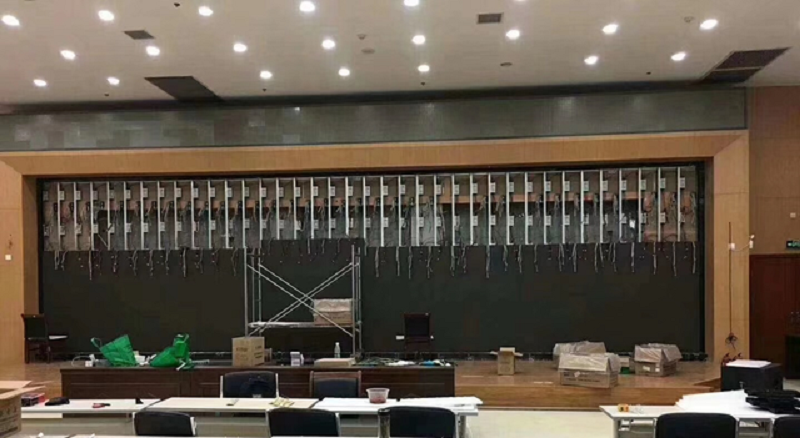

3、單元板安裝：安裝LED單元板，及排線連接；單元板一般從下往上裝，從中間往兩邊開始安裝，原因是從底部安裝主要是為了使水平和垂直都能在正常控制范圍內，避免誤差太大導致返工。

4、調試：根據圖信號圖，對應連接排線順序；安裝過程中，安裝5行單元板就通電、通信號測試一下，有問題及時解決；因?yàn)槠聊淮蟮那闆r下，全部安裝好后需要將單元板拆下來，工程量就大了；在每一張控制卡上都會有個按鍵，可以播放紅、綠、藍、斜線，可以確定有沒有不良的單元板；如果正常顯示可以再安裝下一組，直到安裝完畢。
